基于衍射光学解码器的快照式3D图像投影系统
作者：
加州大学洛杉矶分校（UCLA）塞缪里工程学院与加州纳米系统研究所（CNSI）的研究团队，在Aydogan Ozcan教授带领下，推出了一种快照式3D图像投射系统，将数字编码器与被动衍射光学解码器相结合，通过深度学习进行端到端联合优化。该混合架构可在单次拍摄中将多幅不同图像投射到紧密排列的轴向平面上，标志着向紧凑型、高保真体三维显示技术迈出了重要一步。相关研究发表在《Light: Science & Applications》期刊上。

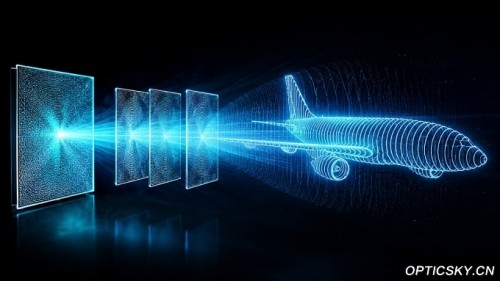

快照式3D图像投影系统概念图
3D图像显示技术对于下一代全息术、沉浸式可视化以及增强现实和虚拟现实（AR/VR）界面至关重要，其中跨深度的精确聚焦线索对于自然深度感知和视觉舒适度至关重要。然而，传统全息显示器中的密集深度复用仍是一大挑战：当轴向图像平面在输出体积中彼此靠近时，衍射引起的串扰会迅速降低深度选择性和图像保真度。
系统工作原理
UCLA团队开发的方案通过将经过学习的数字编码器与由结构优化表面组成的被动多层衍射解码器配对，来解决这一挑战。编码器基于傅里叶神经网络构建，从目标图像栈中提取多尺度空间和频域特征，融合轴向位置信息，并生成一个同时表示所有待投射3D图像的单一相位图案。
编码后的波前随后通过结构优化的衍射表面传播，这些表面在光传播过程中物理执行深度相关的场编程，将图像内容光学路由至其指定的轴向深度，同时从本质上抑制层间泄漏。

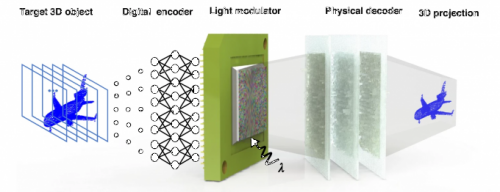

快照式3D图像投影系统结构图
仿真与实验结果
通过数值仿真，研究人员展示了轴向平面间距约为单个波长量级的多平面快照图像投射，并证明该系统可扩展至包含28个轴向切片的体积场景，全部编码进单一相位图案中。该工作还表征了关键设计因素，包括衍射解码器的深度、输出衍射效率、空间光调制器分辨率和轴向编码密度，为未来衍射3D显示器提供了实用的设计指导。
研究团队进一步使用在可见光谱中运行的单层物理解码器双平面光学原型，对该框架进行了实验验证。测得的强度图案与数值仿真和目标图像高度吻合，且明显优于无衍射解码器的自由空间基线，证实了混合数字-光学架构用于快照3D图像投射的可行性。
潜在应用与展望
这项工作建立了一个紧凑且可扩展的高轴向分辨率快照3D图像显示平台，潜在应用包括全息和近眼AR/VR显示器、多深度体三维显微镜、实时3D可视化以及体光学计算。展望未来，该框架可扩展至多光谱运行、多视角全息术以及物理制造的多层被动解码器，用于构建紧凑、节能的3D显示系统。
来源：phys
