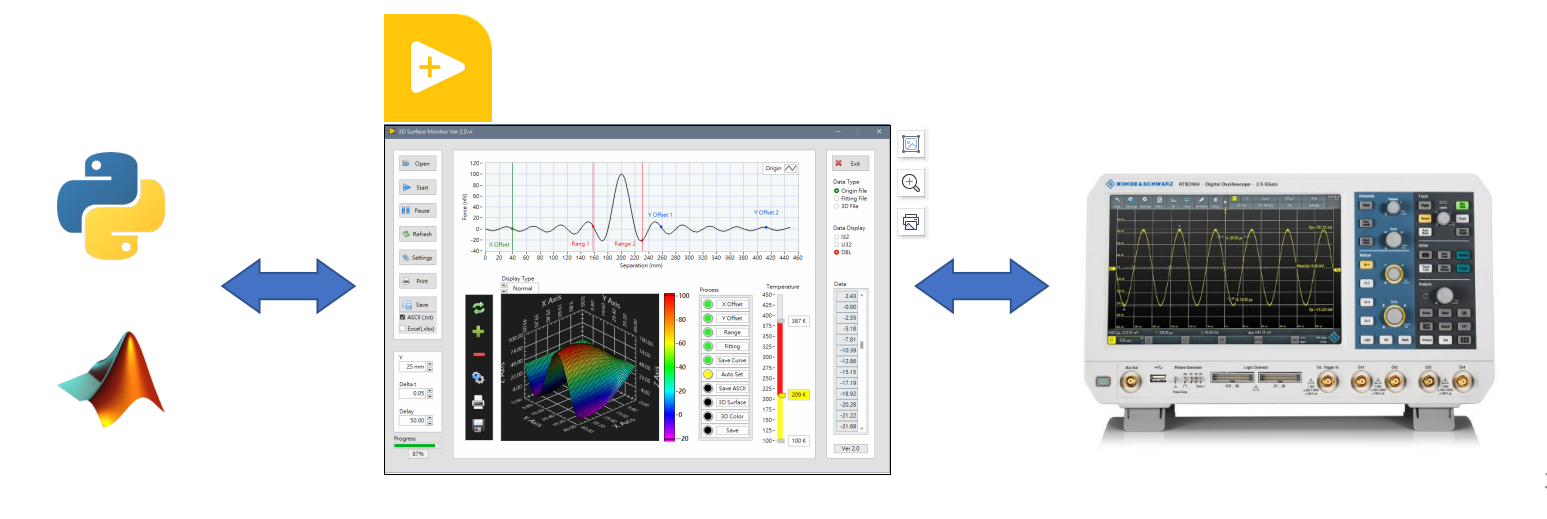

一、简介

• 自动控制、软硬件系统整合，可远端撰写程序

• 以LabVIEW为主，搭配其他程序语言（例：Python、MATLAB）

1



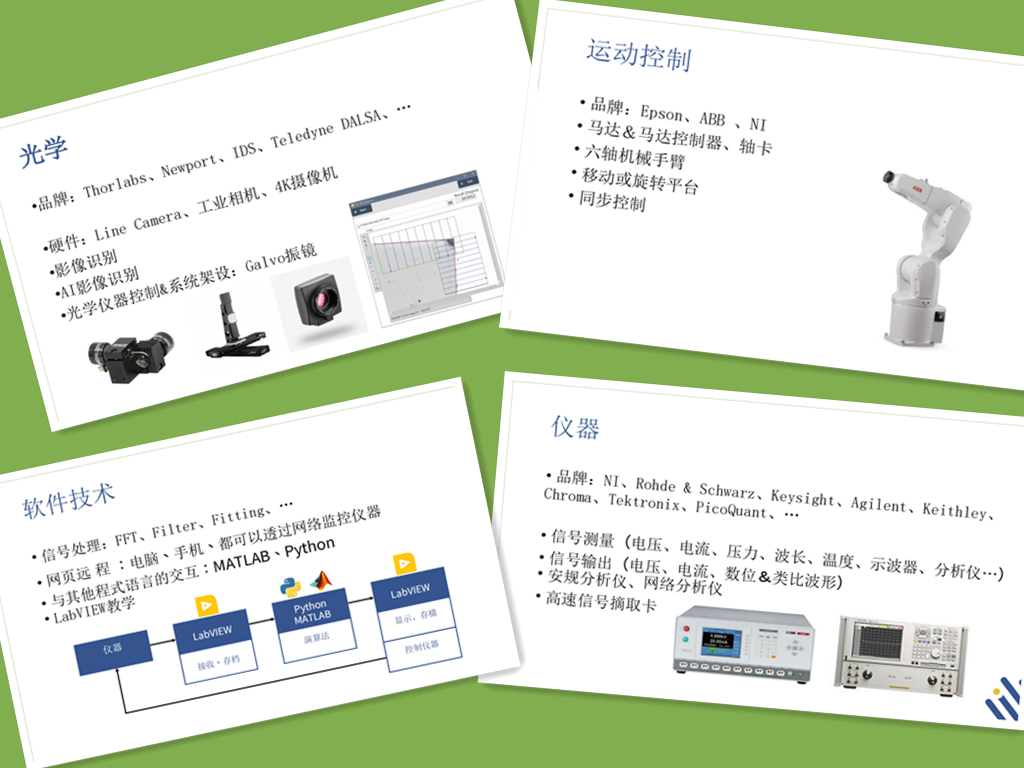

二、功能分类

• 运动控制（六轴机械手臂、移动或旋转平台、同步控制）

• 光学（工业相机、摄影机、—般或AI影像辨识、光学仪器控制&系统架设）

• 仪器（测量信号、输出信号、安规分析仪、高速信号摘取卡、同步化）

• 软件技术（信号处理、网页远端控制、串接Python、MATLAB、LabVIEW 教学）

1



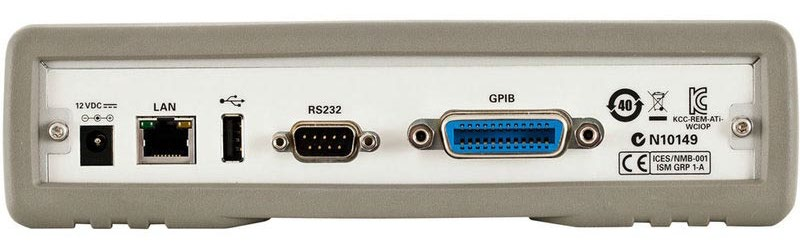

三、通讯介面＆协定

• 界面：RJ45（LAN）、USB、UART （RS232、RS485、RS422）、GPIB；

• 协定:SCPI、Modbus、CAN bus、TCP/IP、UDP、HTTP （Post、Get）、RTP、 RTSP；

1



四、LabVIEW程序架构

根据项目使用合适的程序架构:

• SSM (Simple State Machine) • QSM (Queue State Machine)

• QMH (Queue Massage Handler) • AF (Actor Framework)



五、实际案例

•自动辐射量测系统 •大气电浆可编辑路径系统

•光学相干断层扫描仪(Optical Coherence Tomography) •自动验光机(Autorefractor)

•光达测距扫描系统(LiDAR) •马达安规检测系统

•自动电磁场扫描量测系统 •数位&类比IC量测分析系统

•原子力显微镜(AFM)数据拟合分析 •AI影像辨识分析

•网络分析仪



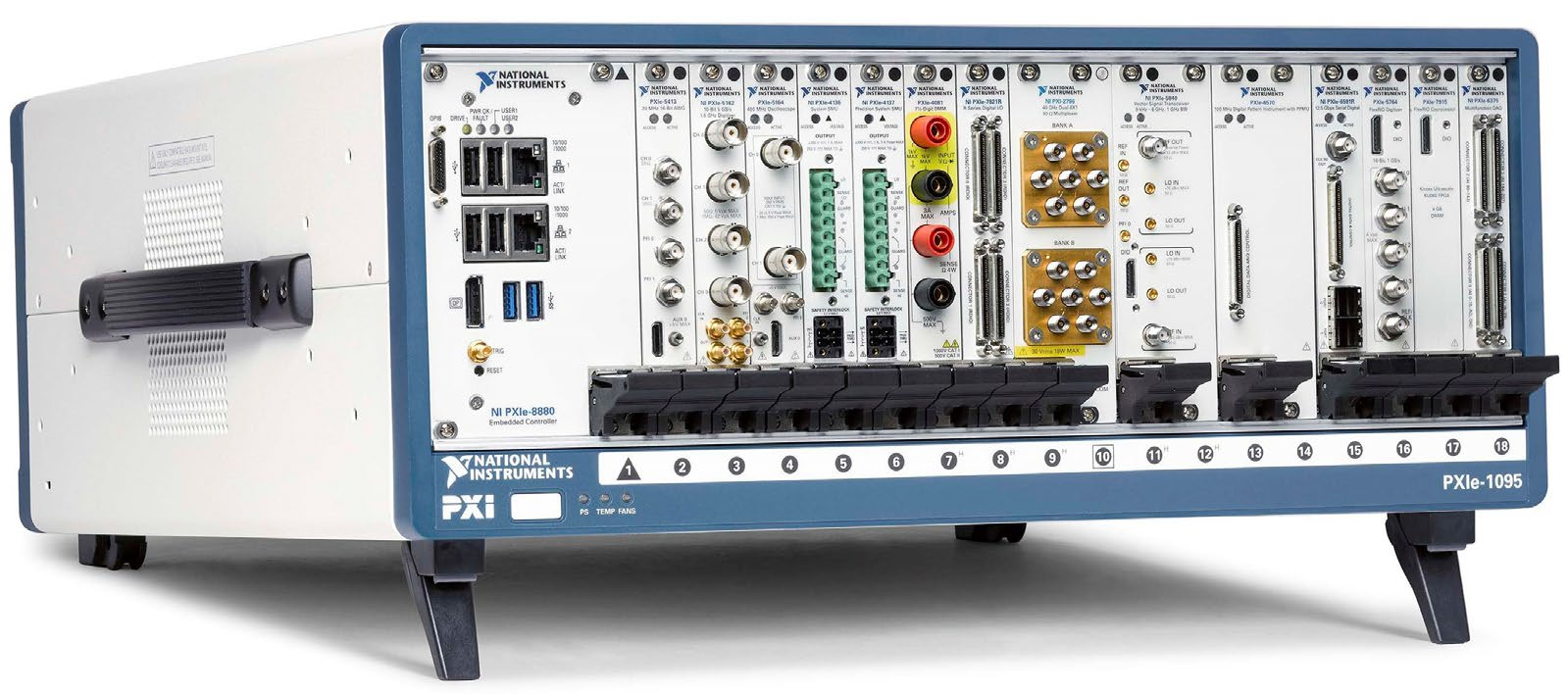

六、自动测量系统

•双轴移动平台：记录位置、排定路径、自动记录测量 •测量仪器：NI PXI、NI DAQ

•输出信号：R&S PowerSupply

1

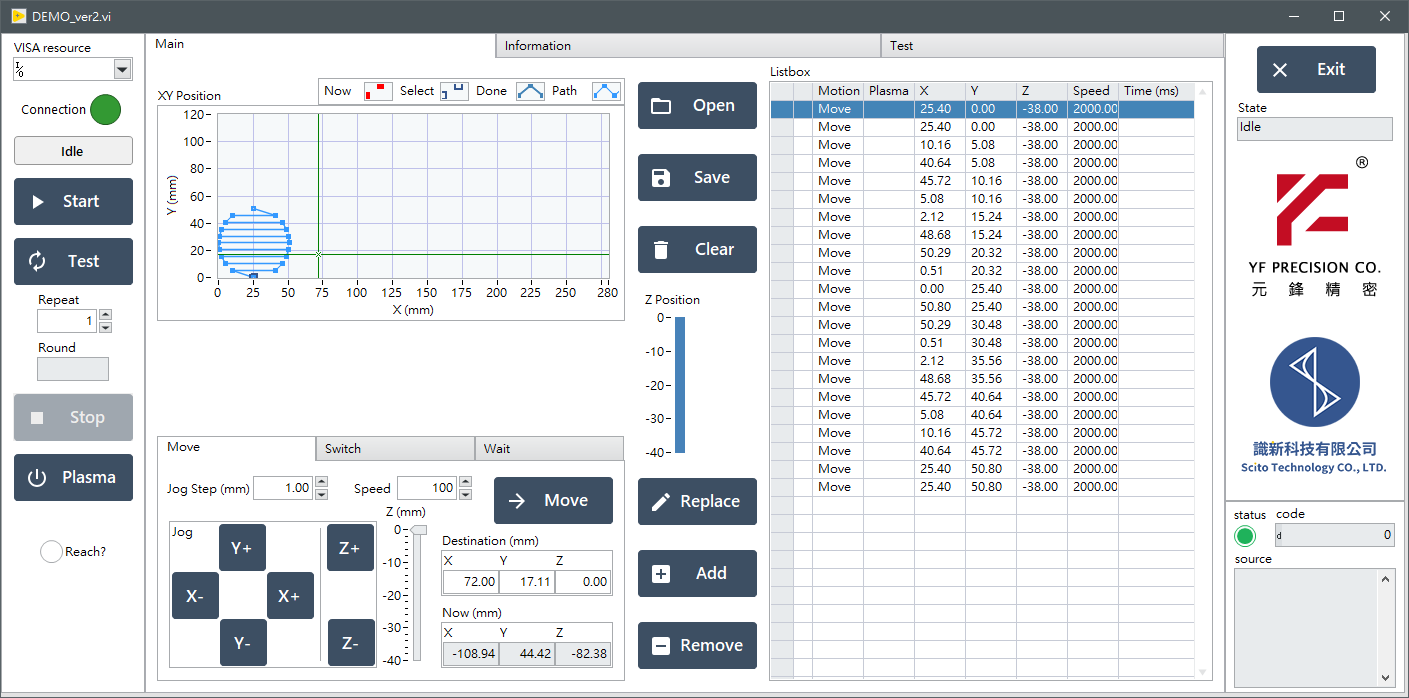

七、大气电浆可编辑路径系统

1

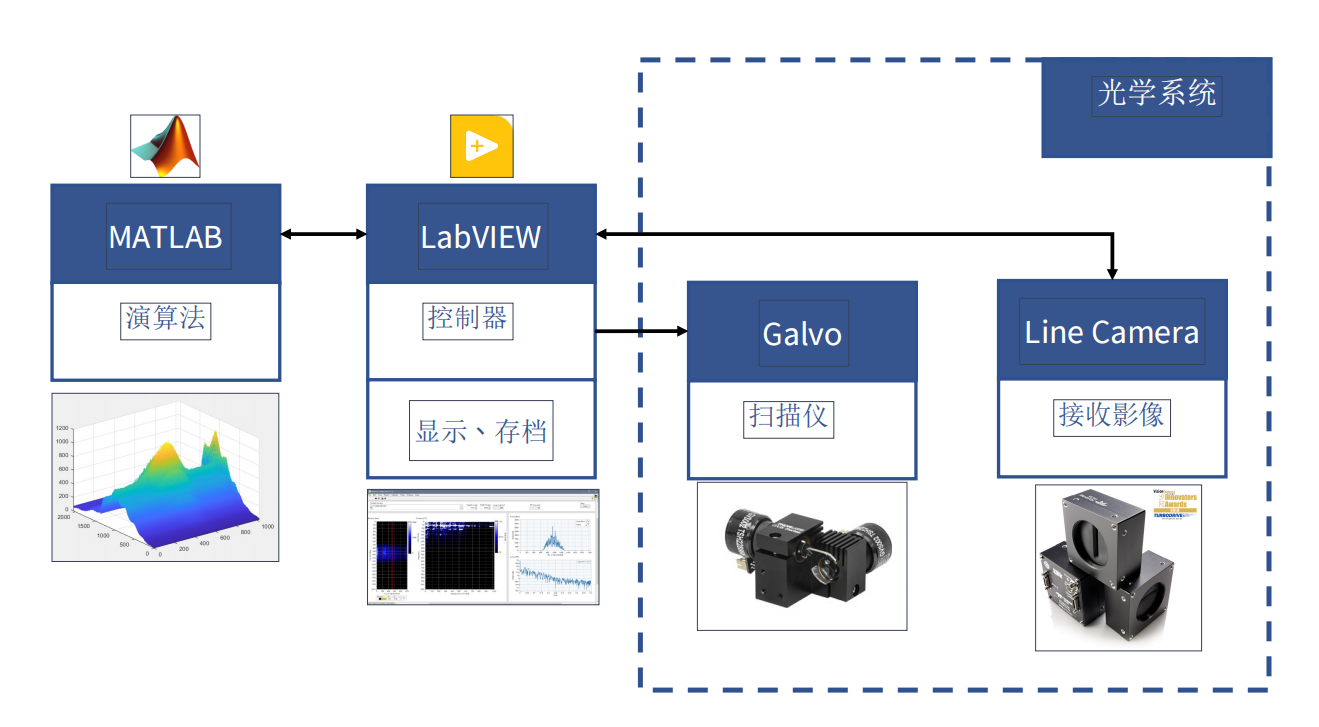

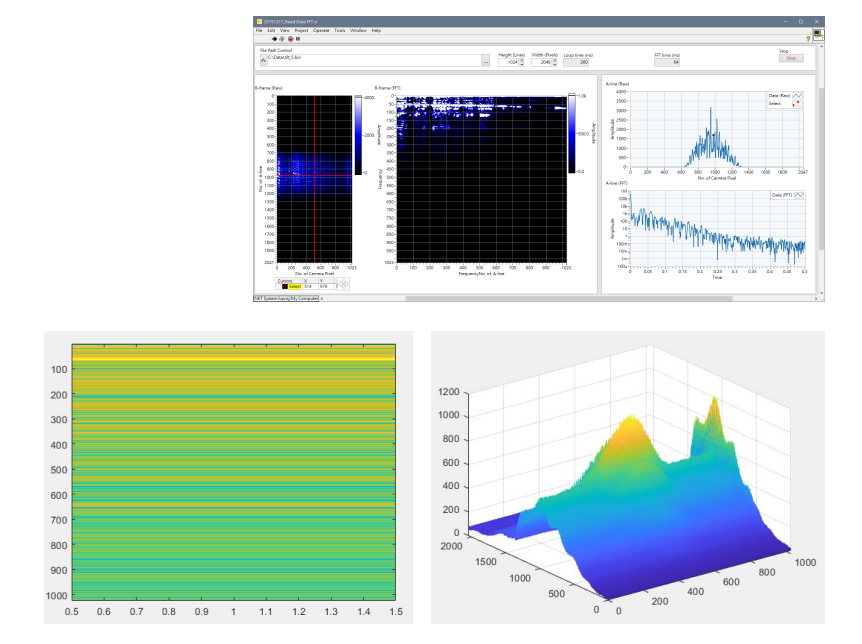

八、光学相干断层扫描

（此方案与TOMI group, National University of Ireland, Galway合作）

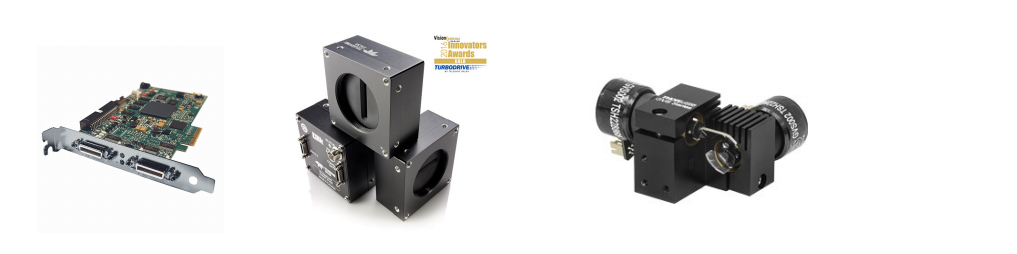

•NIPCIe-6321 I/O 界面卡 •线性扫描相机

•Galvo振镜扫描 •实时影像预览

•MATLAB 演算

1

1

1



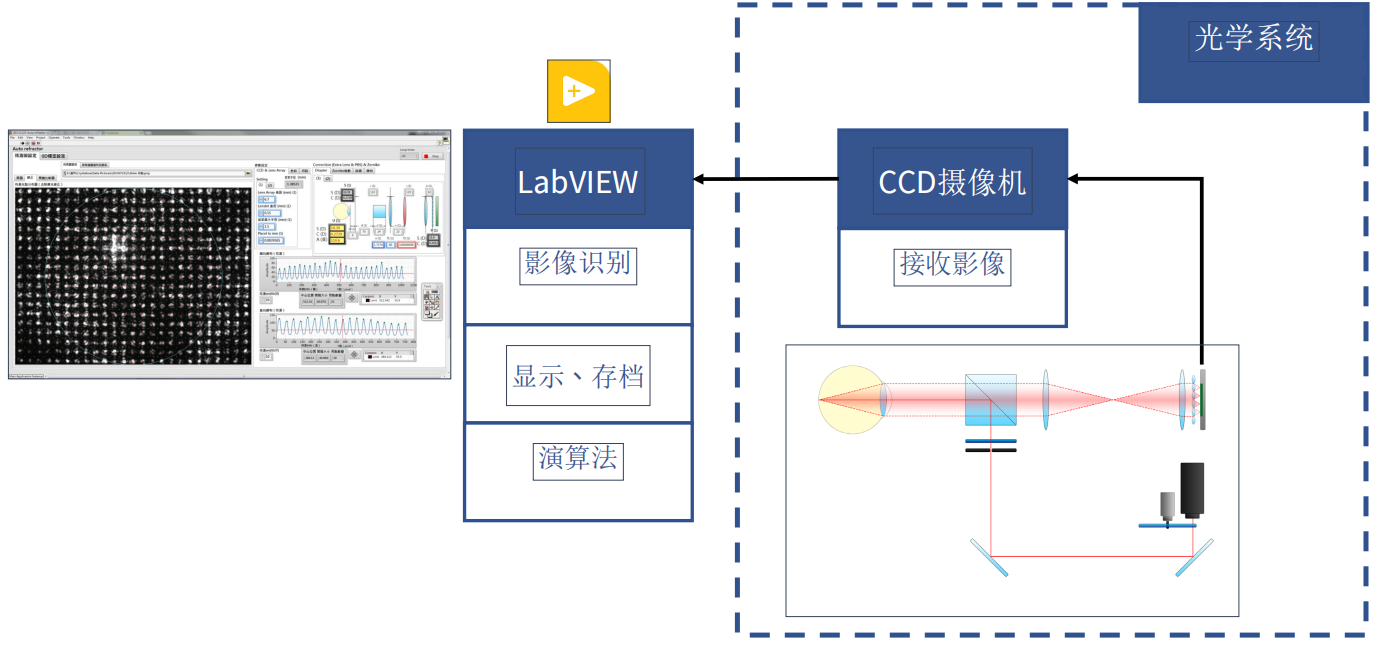

九、 自动验光仪（Autorefractor）

1

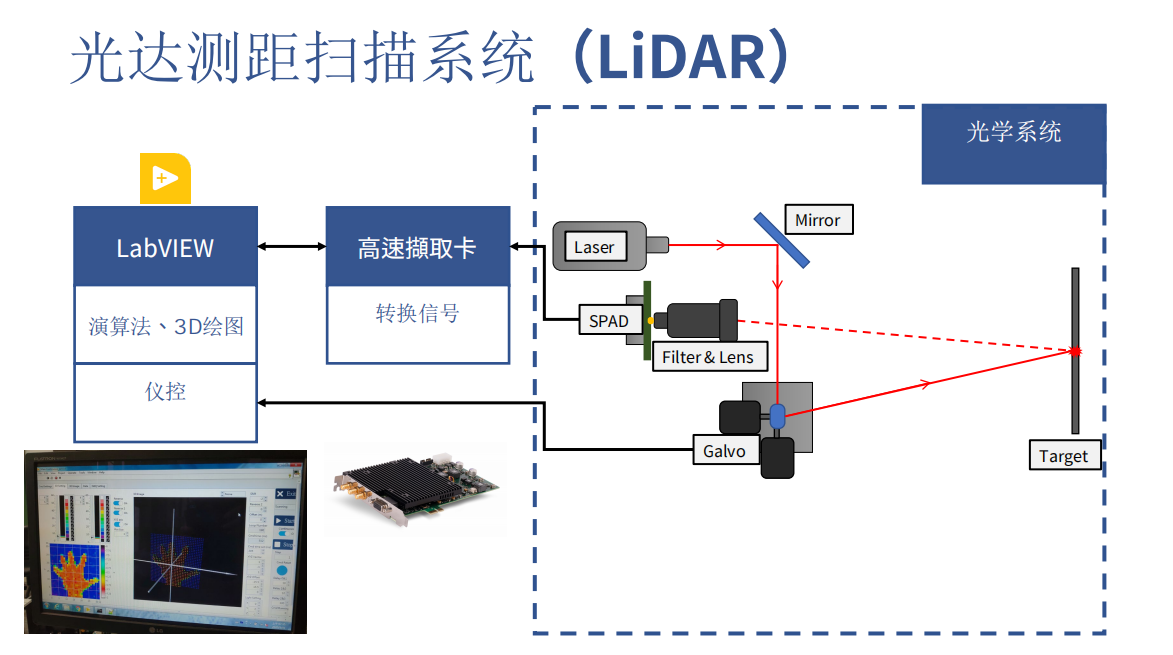

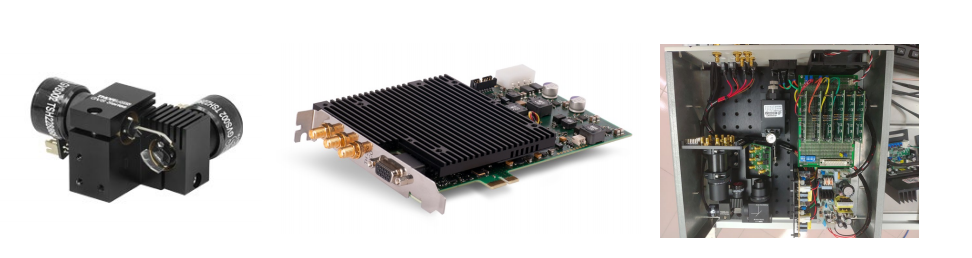

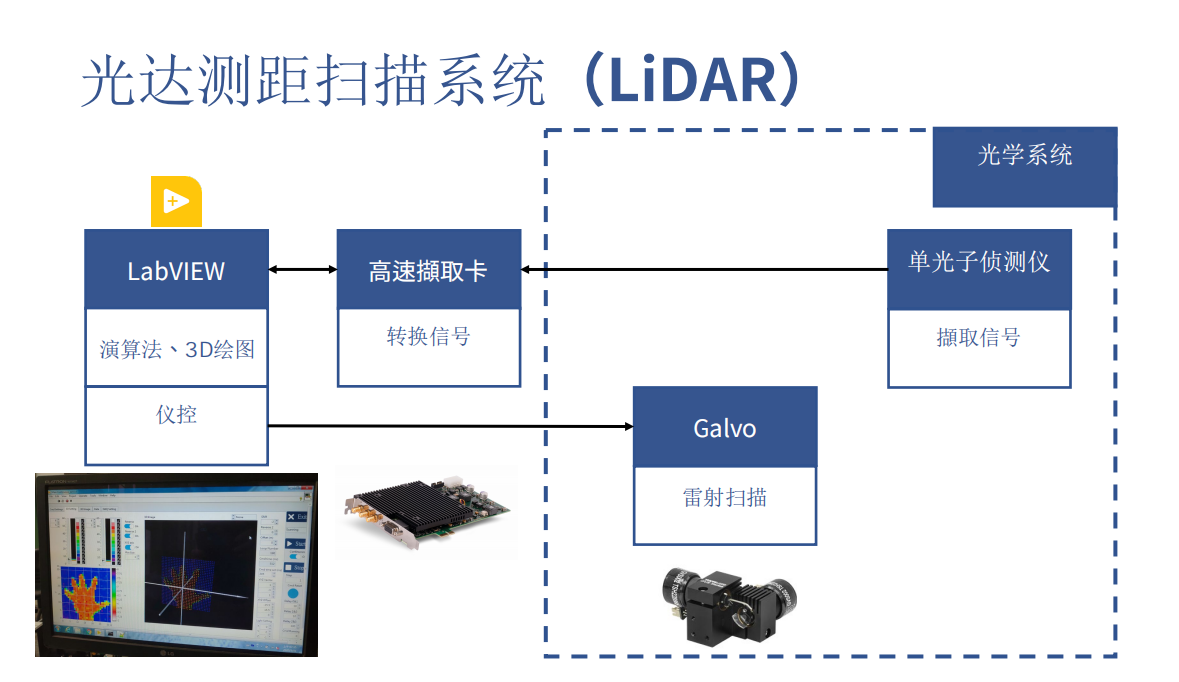

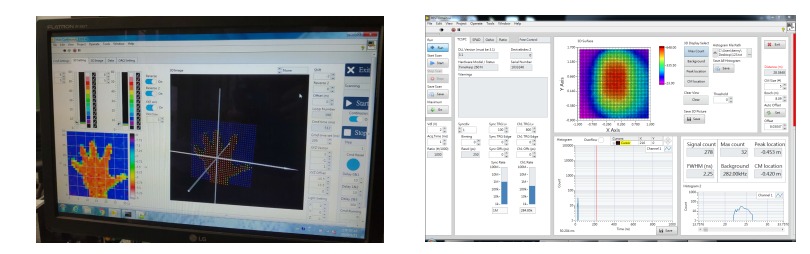

十、光达测距扫描系统（LiDAR）

•光学仪器控制&系统架设 •旋转平台

•测量&输出信号 •高速信号擷取(250ps)

•演算法&及时距离影像

1

1

1

1



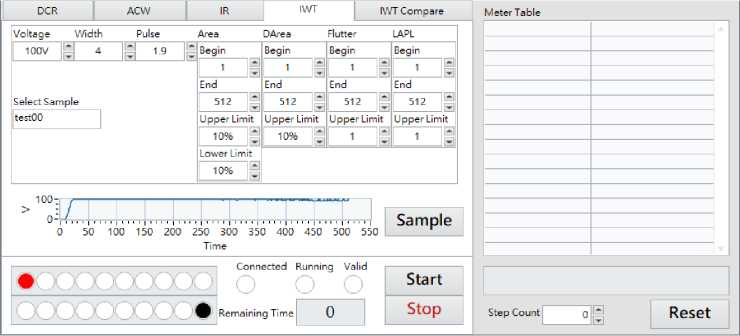

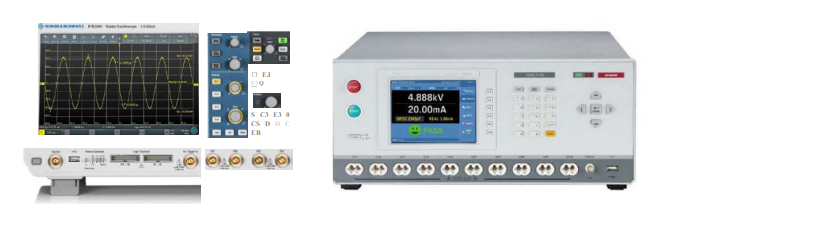

十一、马达安规检测系统

•安规分析仪：Chroma19036 （电器安规扫描分析仪）、SE7430 （安规综合分析仪）、

LS-R902 （空气测漏仪）

•测量信号：R&S®RTB2004 （示波器） •信号输出：Chroma62050P （直流电源供应器）

•自动排程量测，记录结果产生报表

1

1



十二、自动电磁场扫描量测系统

•六轴机械手臂：平面、柱状、球面扫描 •旋转平台

•测量&输出信号 •量测信号：Nl PXI

•3D绘制测量结果 •Dongle软件防盗锁

1

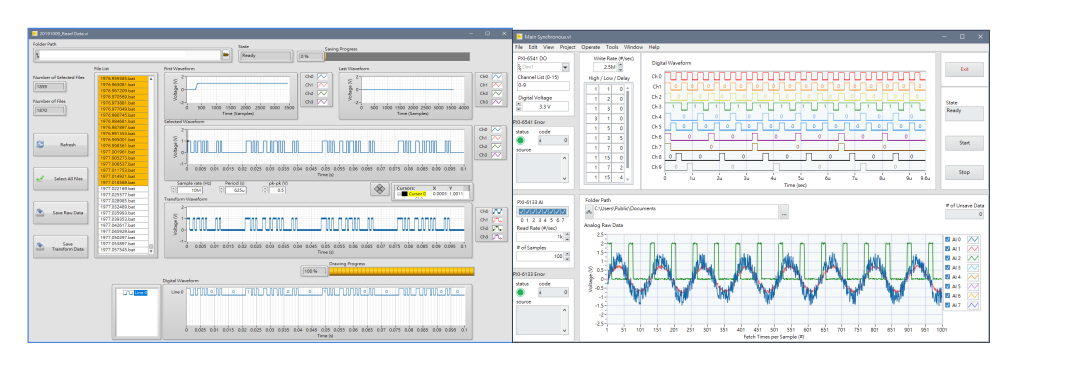

十三、数位&类比IC量测分析系统

•信号输出：Nl DAQ、Nl PXI series、波形产生器 •量测信号:Nl PXI series

•可输出使用者自定义波形 •同步量测或输出多个信号

1

1

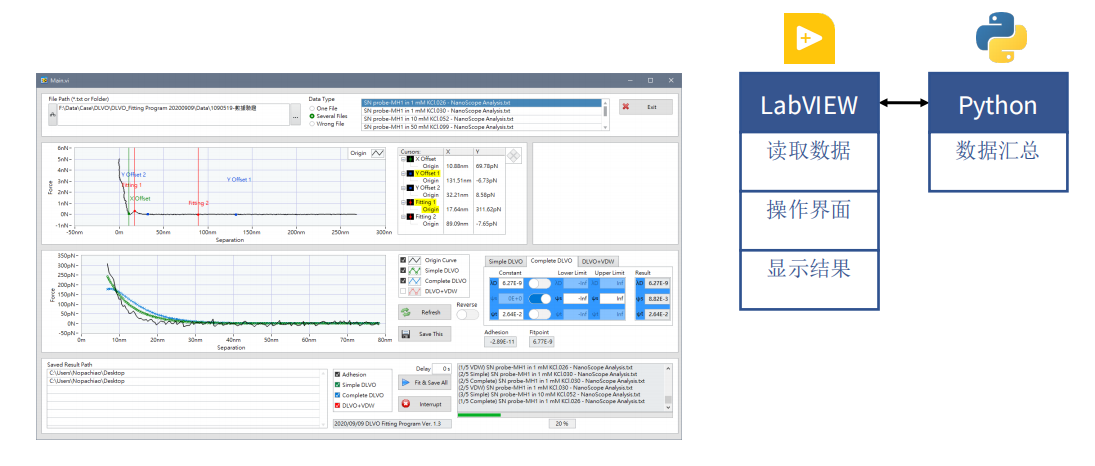

十四、原子力显微镜（AFM）数据拟合分析

•批次处理，可自动处理大量数据

•LabVIEW界面及数据呈现 Python拟合

1

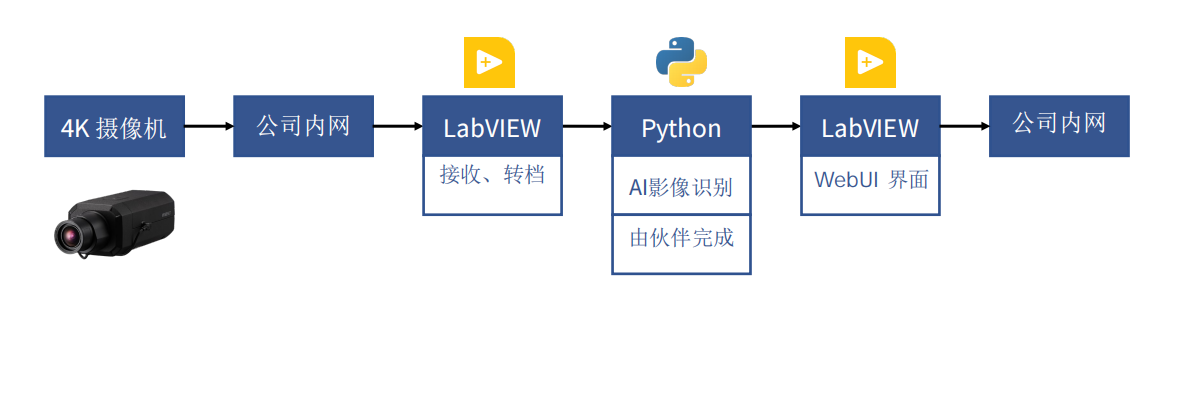

十五、Al影像辨识预警系统

•4K摄像机：RTSP网络串流 •Python :做Al深度学习，影像辨识（合作伙伴）

•LabVIEW :接收串流影片，储存、标示、呈现结果 •WebUI :手机、平版、计算机均可透过浏览器

检视结果

1



十六、网络分析仪

•可定时改变输出设定 •定时测量并存取数据

•测量仪器：Agilent E8364B（网络分析仪）、NI cDAQ-9171+NI- 9213

•信号输出：Keysight N6705C
