● 远心光路与 f-theta 像差校正设计
● 平场匀斑，提升成像一致性
● 可与套筒透镜、物镜等搭配使用
崇帆科技扫描透镜是激光扫描系统中的核心光学组件，通常与振镜配合使用，其技术原理基于平场聚焦与线性扫描两大核心功能。扫描透镜通过多镜片组合设计引入特定的负畸变，将聚焦面修正为平面，同时使焦平面上光斑位置（y）与光束偏转角（θ）保持线性关系，即 y = f ×θ（f为透镜焦距）。此外，扫描透镜采用像方远心光路设计，确保像方主光线平行于光轴，保证全视场范围内主光线入射角度一致、照度均匀，配合全视场像差校正，提升全视场光斑尺寸均匀性与成像分辨率一致性，满足 OCT、共聚焦显微镜等高端成像应用对高精度扫描的核心要求。崇帆科技 提供多种扫描角度和扫描幅面的扫描透镜，波长覆盖400~1800 nm可选，焦距有18~110 mm范围可选，客户可根据实际使用进行选择，详情可咨询崇帆科技技术支持。
扫描透镜，多应用于激光扫描显微系统
● 设计用于激光扫描显微系统
● 扫描角度：±7.8° x ±7.8°、±8.1° x ±8.1°
● 螺纹规格：SM30、SM2
崇帆科技扫描透镜采用远心光路与f-theta像差校正设计，将振镜偏转的角度变化转换为焦平面上的线性位移，实现几何畸变抑制与平坦像平面输出。该系列产品主要设计用于激光扫描显微系统，可与套筒透镜、物镜搭配实现远心成像光路。工作波段覆盖可见光到近红外，有400-750 nm、450-1100 nm、680-1300 nm和800-1800 nm可选，可根据实际应用进行选择。
扫描透镜通过螺纹转接件安装于五轴调整架AMM5-1AC
扫描透镜，多应用于OCT系统
● 设计用于OCT成像系统
● 扫描角度：±7.5°×±7.5°、±10.0°×±10.0°
● 螺纹规格：M25×0.75、SM2
崇帆科技扫描透镜采用远心光路与f-theta像差校正设计，将振镜偏转的角度变化转换为焦平面上的线性位移，实现几何畸变抑制与平坦像平面输出。该系列产品设计用于OCT系统，但也可用于激光扫描显微系统。工作波段有400-700 nm、750-950 nm、800-1100 nm、950-1150 nm和1250-1380 nm可选，可根据实际应用进行选择。
扫描透镜通过螺纹转接件安装于五轴调整架AMM5-1AC
一、产品介绍
扫描透镜是激光扫描系统中的核心光学组件，通常与振镜配合使用，其技术原理基于平场聚焦与线性扫描两大核心功能。当激光束经振镜偏转后进入扫描透镜时，普通透镜会将光束聚焦于球面像面，引发场曲，导致扫描边缘光斑变大、像质下降（如图1-1所示）。扫描透镜通过多镜片组合设计引入特定的负畸变，将聚焦面修正为平面，同时使焦平面上光斑位置（y）与光束偏转角（θ）保持线性关系，即 y = f ×θ（f为透镜焦距）。此外，扫描透镜采用像方远心光路设计，确保像方主光线平行于光轴（如图1-2所示），保证全视场范围内主光线入射角度一致、照度均匀，配合全视场像差校正，实现均匀的光斑尺寸与一致的成像分辨率，满足 OCT、共聚焦显微镜等高端成像应用对高精度扫描的核心要求。
图1-1 普通透镜聚焦 图1-2 扫描透镜聚焦
二、产品特点
- 全视场光斑均匀性优化：像平面光斑尺寸在全视场内的一致性得到优化，中心与边缘透过率均匀性达98%以上，保障样品全视场照度均匀、成像分辨率稳定，有效抑制边缘成像劣化。
- 远心光路与 f-theta 像差校正设计：入射光角度变化时生成平坦像平面，有效抑制几何畸变，可直接输出几何校正的扫描图像，无需大量后期处理。
- 宽波段适配与增透膜工艺：覆盖可见光至近红外多波段，通过优化设计实现宽带色散校正；全系列镀增透膜（AR），大幅降低宽带光源的背反射。
- 系统兼容性与扩展性设计：可与校正像差的套筒透镜灵活搭配，适配不同规格振镜与无限远校正系统，满足多场景集成需求。
三、参数说明

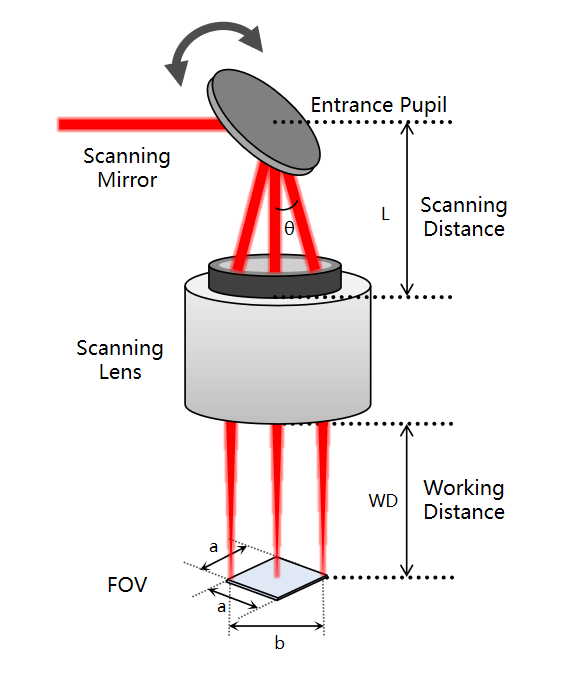

图2 扫描透镜参数说明
- 入瞳位置（Entrance Pupil）：与扫描振镜有关。若使用单反射镜振镜，则入瞳位置位于反射镜的转轴点位置；若使用双反射镜振镜，则入瞳位置位于两反射镜之间。
- 扫描距离L（Scanning Lens）：入瞳位置到扫描透镜螺纹底部端面的距离。
- 扫描角度θ：图示中θ为扫描透镜的一维扫描角度，是振镜偏转角度的两倍。±θ一维扫描角度对应的一维扫描幅面为方形幅面对角线b，二维扫描角度对应的二维扫描幅面为方形幅面a×a。
- 工作距离WD（Working Distance）：机械后端面到后焦平面的距离。
